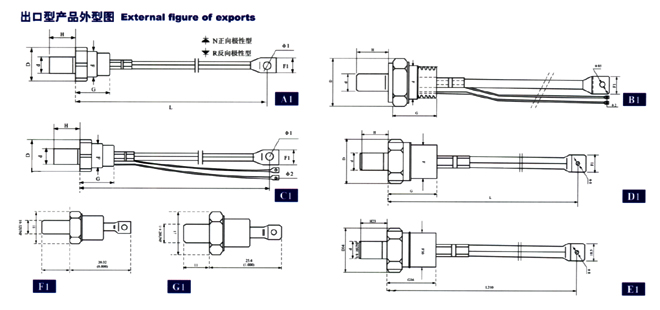

出口型产品外型图



出口型产品电器参数

型号 IT(AV)/Tc UDRM ITSM 50Hz VGT IGT VTM dv/dt Rjc Figure
A/℃ V A V mA V V/ms ℃/W
T61-150 150/85 200-1600 3500 3 150 1.75 500 0.12 3
T61-180 180/85 200-1600 4200 3 150 17.5 500 0.12 3
T61-230 230/85 200-1600 500 3 150 17.5 500 0.12 3
T71-280 280/85 200-1600 6600 3 150 1.60 500 0.12 4
T71-300 300/85 200-1600 7600 3 150 1.60 500 0.12 4


型号 IT(AV)/Tc UrrM Ifsm Vfm Rjc Figure
A/℃ V A V ℃/W
D51-150 150/120 200-1600 2700 1.5 023 1
D61-250 250/125 200-1600 5500 1.5 023 2
D61-300 300/125 200-1600 6300 1.5 023 2

出口型产品外型尺寸

型号 Figure 外形尺寸
D d H L F F1 G Φ1 Φ2
D0-4 F1 11 10-32UFN 11 20 9




D0-5 G1 17 1/4 28UNF 11 25 13




D0-8 A1 27 3/8 24UNF-2A 16 107 22 14 24 7

D51-150 A1 29 3/8 24UNF-2A 21 150 22 14 24 7

D61-250 A1 35 3/4 16UNF-12A 27 195 27.5 17 37 8

D61-300 A1 35 3/4 16UNF-2A 27 195 27.5 19 37 8

SRN(R)130 D1 24 3/8 24UNF-2A 21 170 19 16 23 8

SRN(R)240 D1 32 3/4 16UNF-2A 21 190 287 19 27 8

ZP-300 E1 34 3/4 16UNF-2A 23 210 30 19 36 8

T61-150 B1 35 3/4 16UNF-2A 27 195 27.5 17 37 8

T61-180 B1 35 3/4 16UNF-2A 27 195 27.5 17 37 8 3
T61-230 B1 35 3/4 16UNF-2A 27 195 27.5 19 37 8 3
T71-250 C1 44 3/4 16UNF-2A 27 250 37.5 20 46 8 3
