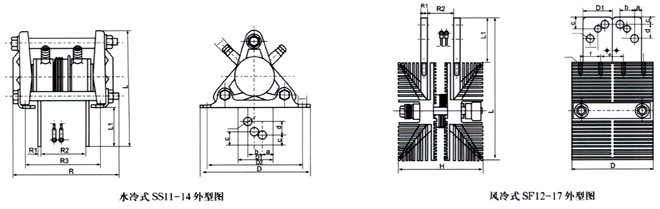

SF平板式风冷散热器外型尺寸

　

外形 尺寸
L D H L1 D1 H1 L2 D2 H2 H3 d d2×h2 a b c e f g l j k d3
SF12 200 110 125 60 40 8 33 80 15 22 2×13 M10×120 20
　
 20 55
　
 30 6 20
　
 M3
SF13 220 120 130 60 40 8 33 90 15 45 2×13 M10×120 20
　
 20 64
　
 53 6 20
　
 M3
SF14 250 140 145 60 50 10 38 105 15 45 4×11 M12×140 13 25 13 40 35 55 8 20 25 M3
SF15 280 140 165 80 60 12 38 105 15 50 4×13 M12×150 18 25 15 40 35 62 8 20 25 M3
SF16 280 180 200 80 60 12 34 130 15 60 4×13 M12×180 18 25 15 30 40 78 8 20 25 M3
SF17 300 200 215 80 60 12 34 130 15 73 4×13 M12×180 18 25 15 40 40 85 8 20 25 M3



SS平板式水冷散热器外型尺寸
　

外形 尺寸
L D H L1 D1 D2 H2 H3 H4 d d1×h1 d2 d3 d4 d5 a b c e f g a
SS11 140 135 146 53 4 30 112 105 18 2×9 M8×139 M3 2×12×14 9 13
　
　
 20 35 6
　
 45°
SS12 190 160 152 78 5 40 140 105 21 2×13 M12×145 M3 2×12×15 9 13
　
　
 20 60 8
　
 45°
SS13 190 160 152 78 6 50 140 105 21 4×13 M12×145 M3 2×12×15 9 13 15 20 15 60 8 20 45°
SS14 220 195 188 85 6 55 165 130 25.5 4×13 M12×160 M3 2×112×20 9 13 17.5 20 20 65 10 20 45°

　
　
