 LM79XX
系列固定输出三端稳压器:
| 功能简介: LM79XX
系列是美国国家半导体公司的固定输出三端负稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器. |
| 特性简介:
过热、短路和安全范围保护
/ 高纹波抑制比 / 1.5A 输出电流。 |
| 电压范围: LM7905C -5V
/ LM7906C -6V / LM7908C -8V
/ LM7912C -12V /
LM7918C -18V / LM7920C -20V /
LM7924C -24V / LM7915C -15V |

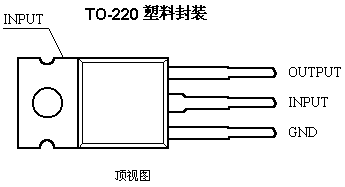

| 封装形式:
TO-220 塑料封装，TO-3
铝壳封装 |
代换电路: 以下各厂商的同型号电路均可直接代换。
|
国家半导体
|
摩托罗拉
|
仙童
|
日电
|
东芝
|
日立
|
上无七厂
|
北京半导体五厂
|
|
LM79XX
|
MC79XX
|
MC79XX
|
μPC79XX
|
TA79XX
|
HA79XX
|
SW79XX
|
CW79XX
|
极限参数:
|
最大输入电压（输出电压为
5V 时）
|
35V
|
|
最大输入电压（输出电压为
12V 至
15V 时）
|
40V
|
|
输入—输出压差（输出电压为
5V 时）
|
25V
|
|
输入—输出压差（输出电压为
12V 至
15V 时）
|
30V
|
|
耗散功率（注
1）
|
内部限制
|
|
操作结温范围
|
0℃
至
+125℃
|
|
储藏温度范围
|
-65℃
至
+150℃
|
|
控制温度（恒温
10 秒）
|
+230℃
|
注
1：结到环境的热阻是
50℃/W（无散热器时）和
5℃/W（无限大散热器时）。
电气参数:
LM7905C、LM7912C、LM7915C
电气参数表（注2）
|
输出电压
|
5V
|
12V
|
15V
|
|
输入电压
|
-10V
|
-19V
|
-23V
|
|
参数
|
单位
|
测试条件
|
最小
|
典型
|
最大
|
最小
|
典型
|
最大
|
最小
|
典型
|
最大
|
|
输出电压
|
V
|
TJ=25℃
|
-4.8
|
-5.0
|
-5.2
|
-11.5
|
-12.0
|
-12.5
|
-14.4
|
-15.0
|
-15.6
|
|
V
|
5mA≤IOUT≤1A
|
-4.75
|
|
-5.25
|
-11.4
|
|
-12.6
|
-14.25
|
|
-15.75
|
|
V
|
P≤15W
|
(-20≤VIN≤-7)
|
(-27≤VIN≤-14.5)
|
(-30≤VIN≤-17.5)
|
|
电压调整率
|
mV
|
TJ=25℃（注2）
|
|
8
|
50
|
|
5
|
80
|
|
5
|
100
|
|
V
|
|
(-25≤VIN≤-7)
|
(-30≤VIN≤-14.5)
|
(-30≤VIN≤-17.5)
|
|
mV
|
|
|
2
|
15
|
|
3
|
30
|
|
3
|
50
|
|
V
|
|
(-12≤VIN≤-8)
|
(-22≤VIN≤-16)
|
(-26≤VIN≤-20)
|
|
负载调整率
|
mV
|
TJ=25℃（注2）
|
|
|
|
|
15
|
200
|
|
15
|
200
|
|
mV
|
5mA≤IOUT≤1.5A
|
|
15
|
100
|
|
15
|
200
|
|
15
|
200
|
|
mV
|
250mA≤IOUT≤750mA
|
|
5
|
50
|
|
5
|
75
|
|
5
|
75
|
|
静态电流
|
mA
|
TJ=25℃
|
|
1
|
2
|
|
1.5
|
3
|
|
1.5
|
3
|
|
静态电流变化
|
mA
|
With
Line
|
|
|
0.5
|
|
|
0.5
|
|
|
0.5
|
|
V
|
|
(-25≤VIN≤-7)
|
(-30≤VIN≤-14.5)
|
(-30≤VIN≤-17.5)
|
|
mA
|
With
Load
5mA≤IOUT≤1A
|
|
|
0.5
|
|
|
0.5
|
|
|
0.5
|
|
输出噪声电压
|
μV
|
TA=25℃
10Hz≤f≤100kHz
|
|
125
|
|
|
300
|
|
|
375
|
|
|
纹波电压抑制
|
dB
|
f=120Hz
|
54
|
66
|
|
54
|
70
|
|
54
|
70
|
|
|
V
|
(-18≤VIN≤-8)
|
(-25≤VIN≤-15)
|
(-30≤VIN≤-17.5)
|
|
输出电压漂移
|
mV/℃
|
0℃≤TJ≤+100℃
IOUT=5mA
|
|
0.4
|
|
|
-0.8
|
|
|
-1.0
|
|
|
压差
|
V
|
TJ=25℃
|
|
1.1
|
|
|
1.1
|
|
|
1.1
|
|
|
输出峰值电流
|
A
|
TJ=25℃
|
|
2.2
|
|
|
2.2
|
|
|
2.2
|
|
注
2：除非另外说明：IOUT=500mA，CIN=2.2μF，COUT=1μF，0℃≤TJ≤+125℃，耗散功率≤1.5W。
稳压器在恒定结温下以低占空比脉冲测试。

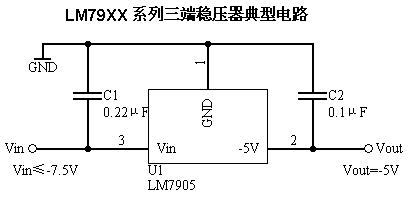

典型电路:
|
