注：使用说明书可在购买产品后跟我们索要 |
|
特点：
|
|

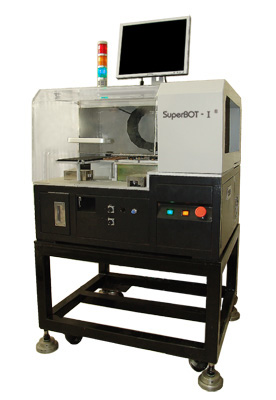

．SUPERBOT-I是为适应大规模电子产品生产而设计的一款高性价比的全自动IC编程设备。该系统采用工控机（内置控制卡）+
伺服系统 +
光学对中系统的模式，快速准确定位，全自动完成芯片抓取、放置、烧写、取片和包装转换的全部过程，取代传统的人工作业，既极大地提高了生产效率，同时也免除了IC编程过程中可能的人为错误。设备传动系统采用了高速高可靠设计，内置编程器采用西尔特最新极速智能通用编程器SUPERPRO
5000，各模组完全独立快速烧片，效率远远高于并行量产编程器。支持PLCC、JLCC、SOIC、QFP、TQFP、PQFP、VQFP、TSOP、SOP、TSOPII、PSOP、TSSOP、SON、EBGA、FBGA、VFBGA、μBGA、CSP、SCSP等封装形式芯片。系统设计模块化，工程切换时间短，可靠性高。 |
|
．衡量全自动编程器最有力的标志：产出率，又称为UPH，即每小时能出产芯片的个数。
产出率是由机械手臂行程时间、烧录时间、模组数量所决定；它们的关系是：当芯片所烧录的时间少，机械手臂行程周期快，与一定比例的模组个数时，只有统一协调才可对产能产生影响；
经过测试，高速的手臂加上高效的烧录器，配置4模块时机械手产能达到峰值，各模组满负荷运转，若模组配置过多，手臂抓取周期已达极限，这不能提高产能，反而多配置模组导致成本相应提高。
所以，模组并非越多越好。 |
|
．IC包装支持标准托盘（TRAY）,编带（TAPE）及管装(Tube)输入输出。内置4台编程器模组，效率高达每小时1400片。 |
|
．本设备的性能，无论是机械系统还是编程器系统均已达到世界顶级水平，但价格则充分考虑了国内众多企业的承受能力，具有极高的性价比。
|
．传动系统
整机效率：1400UPH，平均一个循环2.5秒。
组成：高性能运动控制板卡 +
松下伺服系统。
精度：X轴：±0.02mm；Y轴：±0.02mm；Z轴：±0.05mm。
有效行程：X轴：500mm；Y轴：380mm；Z轴：60mm。
吸嘴精度：±0.08mm。 |
．视觉系统
相 机：400×400像素。
视觉精度：0.1mm。
处理时间：~0.5sec。 |
|
．视觉系统
相 机：400×400像素。
视觉精度：0.1mm。
处理时间：~0.5sec。
|
|
．烧录系统
编程器：配备4组高性能新型编程器SUPERPRO
5000。 |
|
．进出料装置
A.固定Tray：用户指定所用Tray盘型号并提供特殊点位置，系统自动计
算每个芯片所在Tray盘位置。
B.半自动Tray：用户指定所用Tray盘型号并提供特殊点位置，系统自动计算每个芯片所在Tray盘位置；一盘芯片烧录完成后TRAY盘自动移出至进出料端，用户取走并放入待烧录的TRAY盘，TRAY盘自动移入并执行烧录。
C. Tape In
：编带进料，边带宽度取决于芯片。
D. Tape
Out：编带出料，边带宽度12~40mm，气压或者热封。
E. Tube
In：管状进料，根据进料管宽度可以自由调节，最多并列放4条。
F. Tube
Out：管状出料，根据出料管宽度可以自由调节，最多并列放4条。 |
|
．控制系统
操作系统：Windows XP。
显 示 器：17寸液晶显示器。
数据输入设备：键盘 + 鼠标。 |
|
．电源
工作电压：200～245V/50～60Hz。
功率：2KW。
|
．空压
空气压力：0.6MPa |
| |
|
芯片型号
|
编程+校验
(秒) |
与SP3000U比较
|
类型
|
|
K8P6415UQB |
9.1(P)+2.3(V)= 11.4(s)
|
25.1(P)+16.8(V)=41.9(s)
|
64Mb
NOR
FLASH |
|
AM29DL640G
|
20.5(P)+2.3(V)
=22.8(s)
|
38.5(P)+11.8(V)=50.3(s)
|
64Mb
NOR
FLASH
|
|
K9F1208U0B |
35.2(P)+32.2(V)=67.4 |
188.6(P)+179.2(V)=367.8 |
512Mb
NAND
FLASH |
|
KAP21WP00M
|
53.2(p)+54.8(V)=108 |
不支持
|
1Gb
NAND
FLASH |
|
K9F1G08U0A |
60.4(P)+56.1(V)=116.5 |
362.3(P)+359.3(v)=721.6 |
1Gb
NAND
FLASH |
|
AT28C64B |
0.8(P)+0.1(V)=
0.9(s) |
1.2(P)+0.8(V)=
2.0(s) |
64Kb
EEPROM |
|
24AA128 |
2.7(P)+1.8(V)=
4.5(s) |
5.0(P)+4.0(V)=
9.0(s) |
128Kb
串行EEPROM |
|
QB25F640S33B60 |
29.0(P)+14.4(V)=
43.4(s)
|
55.2(P)+41.4(V)=
96.6(s) |
64Mb
串行EEPROM |
|
AT89C55WD
|
2.5(P)+0.4(V)=2.9(s)
|
3.3(P)+1.0(V)=4.3(s) |
20KB
FLASH
MCU |
|
ST72F324BK4B5 |
2.6(P)+1.3(V)=3.9(s)
|
18(P)+7(V)=25(s)
|
32KB
FLASH
MCU |
|
MB89F538 |
1.21(P)+0.93(V)=2.14(s)
|
12(P)+6(V)=18(s)
|
32KB
FLASH
MCU |
|
Upd78F9234 |
2.6(P)+1.3(V)=3.9(s)
|
38(P)+16(V)=54(s) |
16KB
FLASH
MCU |
|
| |
|
质量保证：
|
|
．自购买之日起，壹年内凭发票保修；适配器和插座属易损耗品，不保修。 |
|
规格参数：
|
|
．器件支持:
EPROM、Paged
EPROM、并行和串行EEPROM、FPGA配置串行PROM、FLASH存储器（NOR
和NAND）、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware
HUB、单片机、MCU、标准逻辑器件等,器件工作电压1.2-5V。 |
|
．封装支持: PLCC,
JLCC, SOIC, QFP,
TQFP, PQFP, VQFP,
TSOP, SOP,
TSOPII, PSOP,
TSSOP, SON, EBGA,
FBGA, VFBGA,
uBGA, CSP, SCSP，.. |
|
．联机通讯接口: USB2.0 |
|
．脱机模式: 不支持 |
|
．电源规格: 输入交流
100-240V,
50/60HZ; 输出直流 -
功耗:2KW |
|
．主机尺寸:
820*640*1550 毫米;
重量：248公斤 |
|
．包装尺寸: -
毫米;包装毛重：270公斤 |
|
标准配置：
|
|
．主机（含SUPERPRO/5000编程器4套）、工控机、用户手册、软件光盘、保修卡。 |
|
．选配: 自动/半自动Tray
In/Out、Tape
In/Tape out、Tube
In/Out设备、适配器 |
