CA42产品编带标准
CA42 TAPE LEVEL
|
|
|

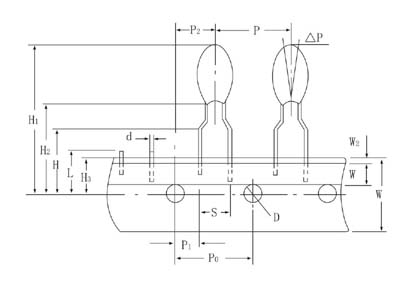

项目 |
符号 |
尺寸Dimension
|
单位Unit(mm) |
|
元件间距 |
P |
12.7±1.0
|
|
|
给进孔间距 |
PO
|
12.7±0.3
|
|
| 基带宽度 |
W
|
18+1
18-0.5
|
|
| 粘胶宽度 |
WO
|
12+0
12-1.0
|
|
| 给进孔位置 |
H3
|
9±0.5
|
|
|
粘胶带位置 |
W2
|
1.0max
|
|
| 元件顶部到给进孔心距离 |
H1
|
32.5max
|
|
|
元件偏差 |
∆P
|
±1.3max
|
|
| 给进孔直径 |
D
|
4±0.2
|
|
|

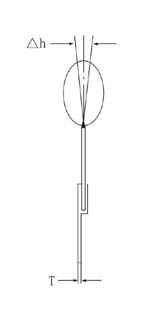

基带厚度 |
T
|
0.5±0.2
|
|
|
元件偏差 |
∆h
|
2.0max
|
|
|
引线切屑长度 |
L
|
11max
|
|
|
引线脚节铆高度 |
H
|
16±0.5
|
|
|
引线脚间距 |
S |
25±0.5
|
5±0.7
|
|
给进孔中心至引线脚间距 |
P1
|
3.85±0.7
|
|
| 给进孔中心至元件中心间距 |
P2
|
6.35±0.7
|
|
| 元件引线根部到给进孔心距离 |
H2
|
18+2
18-0
|
|
|
引线直径 |
d
|
0.5±0.05
|
|
|
外壳号 |
Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|
散装 |
1000 | 500 | |||
|
编带包装 |
2000 | 1500 |
|
编带包装
TAPE & REEL |
 |
|
