KD10  带灯按钮开关

 主要技术性能

最大额定电流和电压                    0.5A 250VAC or 1A30VDC

(阻性负载)                                          2.5A 250VAC or 3A30VDC
接触电阻                                  ≤20mΩ
绝缘电阻                                  ≥1000MΩ

耐压(AC)

 同极接线端之间                                1000V

异极接线端之间

以及每个接线端                              2000V

与地之间
寿命(次)                                   100000(0.5A)   20000(2.5A)
环境温度                             -40-- +55ºC

　

注意事项:

　

1.照明元件在开关中使用时定位凸块应对准

按钮座宽开口处，在信号灯中使用刚好相反

。灯电压标在灯外壳上。

　

2.订货时请写明产品系列型号。如：欲订购

KD10系列,有一组常开和常闭触点，有锁,6V

带LED灯,方形红色按钮开关其组成代号为

KD10-112-R26。

　

3.可按用户要求加装透明符号胶片。

　

4.面板厚度1.0--3.2mm 。

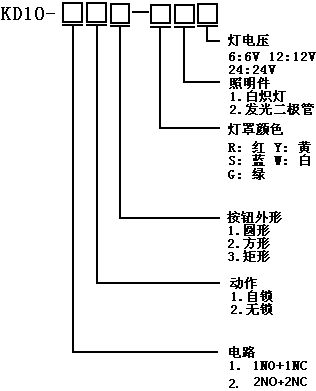

型号图示
