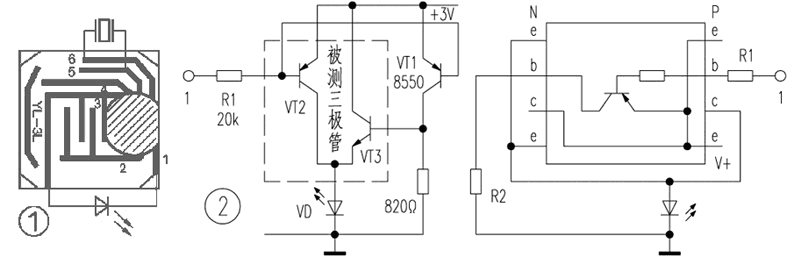

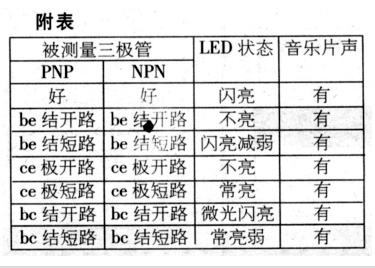

在维修和电子制作中,有时并不需要对三极管进行各种参数测量,只需定性判定就可以了。实质上使用万用表进行判测也是如此。为了能够快速准确地判断出三极管的好坏,派生了很多电路。这里笔者介绍一种应用于教学实习中的电路,性价比高,无调试,非常适合学生和初学者制作。 电路的核心是一个带有LED驱动功能的音乐芯片(用两节纽扣电池供电,连同压电陶瓷片一起封在一个直径为32mm的圆盒里。其印板电路如图1(自定引脚顺序)。①脚外接高亮度的聚光型红色LED,②脚为触发端,高电平有效。③脚接电源正极,④脚接电源负极,⑤、⑥脚外接压电陶瓷片。由于该音乐片具有声、光驱动的特点,所以使得制作方便和有趣。购一个8脚DIP集成电路插座,作为三极管测试插座,然后去掉①、役脚与发光二极管的连接,按图2所示电路进行连接。虚线框内的三极管为待测三极管,不装入电路中,VT1及外接电阻R1、R2可直接焊接在插脚上,放入插座下面的空隙中。由于无触发信号时,②脚处于低电平,①脚输出高电平,故此直接用来对PNP型三极管进行测定。正常工作时,触发音乐片,使发光二极管LED随音乐声闪烁。若被测三极管良好,则LED闪烁发光;如果三极管be结开路,只有音乐声而LED不亮;若be结短路,由于R1的限流,LED随音乐声闪烁但光亮减弱;如果ce极短路,LED常亮不闪烁,同时有音乐声;如果ce极开路,LED不发光但有音乐声;若bc结短路,LED常亮较弱;如果bc结开路,LED闪亮发微光。因此,通过LED的发光状态来判别三极管VT2的好坏,同时音乐声随时告诉你信号源的状态。同理,在进行NPN管子测量时,由VT1构成VT3的前级复合管。如果被测三极管完好,三极管插入插座后,发光二极管闪烁发光,其判定方法如附表所示。 按照图2连接好插座后,可用万能胶直接粘在机壳内。由于原电路用两只纽扣电池直接装在板上,若觉得费电不方便可直接引出外接3V电源。电路上触发开关用原电路中导电橡胶按键,发光二极管原是通过引线引出,现直接装入盒内。整个电路通过加工制作后全部装入一个合适的圆柱盒内,在DIP插座上按ebce顺序标记。这里由于现在大部分二极管的管脚分布为ebc或bce,这样排列,在插入三极管时使用非常方便。实际测量时,按三极管极性和管脚顺序依次插入N或P座内。按下触发开关,在音乐声中根据发光二极管的状态,对照附表,即可判别三极管的好坏以及是何原因造成损坏的。事实上,附表不用死记,测上几遍自己就可掌握了。 需要说明的是任何带驱动LED的音乐片都可直接应用。要注意LED的驱动信号极性,根据极性修改图2电路即可。
