L-801可在一般电视上看到10~23倍的放大观察画面（14`的场合）
由于采用了高解像度镜头使鲜明的画面再现成为可能。
和各种可选组件配合最大可放大至110倍。
配有C
mount能安装普通市面上出售的镜头
安装本公司的L-814变焦镜的话可放大至55~205倍。

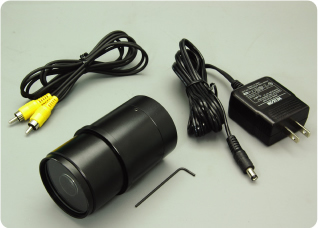

套件内容：本体、AC适配器、视频接头、云台用垫圈、六角扳手 |
| TV制式 |
NTSC |
| 像素 |
1/3"CCD（40万像素） |
| 解像度 |
水平480TV条 垂直350TV条 |
| S/N比 |
48dB |
| 对焦 |
自动电子对焦 |
| 镜筒尺寸 |
50mm¢/37mm（不含滤镜） |
| 电源电圧 |
DC 12V ±1.0V |
| 功耗 |
1.56W |
| 重量 |
290g |
|
|
 |
|
  |
| |
|
 |
| L-801设定值表 |
| |
显示器尺寸
（英尺） |
动作距离
mm |
倍率
× |
视野
mm |
| 标准焦点 |
14 |
160 |
15 |
21 |
| 最大焦点 |
90 |
30 |
10
|
|
根据机种、调整的不同可能会有不同。
|
L-801-1 // CCD照相机（机体）
L-801-2 // LENS UNIT |
 |
|
 |
L-800-4 |
|
|
|
|
|
 |
 |
| L-801-1+L-814+L-814-1+L-521+L-509 |
L-808+L-801+L-705 |
L-801+L-804+L-521 |
|
| |
|

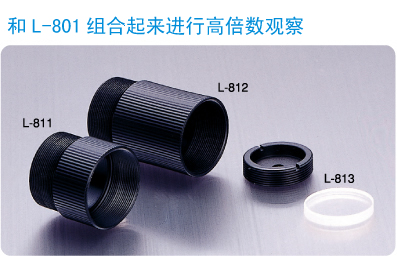

L-811/812/813//
伸缩镜筒/光圈套件
|
|
 |
|
提高L-801CCD照相机倍率的专用选件。
推荐从事微小物体观察作业的人们使用。
安装简单。只需将标准镜从L-801上取下，再装上本品就行了。 |
| 品号 |
全长 mm |
口径 mm¢ |
| L-811 |
18 |
17 |
| L-812 |
28 |
| L-813 |
- |
2.5
|
|

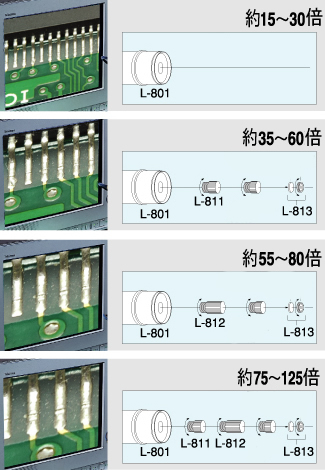

| 倍率表 |
| 组合 |
照相机镜位置 |
倍率×
(14英寸显示器) |
视野
mm |
动作距离
mm |
| L-811 |
MIN |
35 |
8 |
75 |
| MAX |
60 |
4.5 |
50 |
| L-812 |
MIN |
55 |
5 |
55 |
| MAX |
80 |
3 |
45 |
| L-811+L-812 |
MIN |
75 |
3.5 |
46 |
| MAX |
125 |
2 |
38
|
|
|
|
|
|
 |
|
|
L-808
//
迷你弯折固定臂 |
|
 |
L-801/820以及市面上出售的照相机等可以使用的小型弯折固定臂。因为头部可以上下左右自由地活动，可以设定成自己需要的角度。通过中央的把手操作，可将上下两条固定臂和照相机的安装部同时固定。
| TV固定臂有效长度 |
310mm |
| 夹口最大张开幅度 |
55mm |
| 照相机安装螺丝 |
1/4 "×20头(JIS,B7103,1/4) |
| 重量 |
470g |
| 附属品 |
固定臂夹口×1 |
|
|
|
L-809
//
固定柄 |
|
 |
安装在L-808的照相机螺丝上可以对L-800和照相机等的上下移动进行微调整。
滑动轴
| 滑座宽 |
30mm |
| 外形尺寸 |
30(W)×36(H)×101(D)mm |
| 重量 |
50g |
|
自由转台部
|
|
|
L-804
//
粗微调手柄 |
|
 |
在L-521和L-523设置照相机和数码相继等时用于对准焦点的方便的手柄。能进行粗调和微调。
| 重量 |
510g |
| 外形尺寸 |
131×71×100mm |
| 照相机安装螺丝 |
1/4"×20头（JIS B7103、1/4） |
| 安装可能支柱直径 |
20mm¢ |
| 滑动幅度 |
35mm（粗调旋钮转一圈为25.5mm、微调旋钮转一圈为3.2mm） |
|
|
|
L-810
//
活动转台 |
|
 |
能安装在L-808和L-523上的活动转台。能以自由的角度固定CCD照相机和数码相机。
| 外形尺寸 |
45×18mm¢ |
| 重量 |
57g |
| 照相机安装螺丝 |
1/4"×20头 |
|
