16/32位微机原理与接口

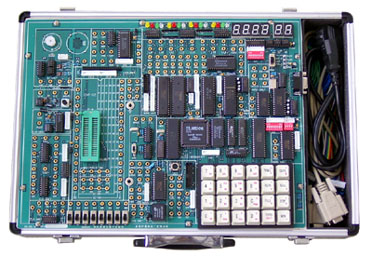

型号:DICE-8086KA型微机原理接口实验仪

产品介绍:

DICE-8086KA型微机原理接口实验仪,是属于普及型的实验仪器,系统核心与8086K相同,具有完善稳定的优良性能。实验电路全部开放,有很强的口扩展功能,给学生留有很大的实训发挥空间,完全满足教学大纲要求,该实验系统是《微机控制技术》、《十六位微机原理与接口》等课程教学的极佳实验设备
系统组成:
实验模块部分:开放式键盘实验电路;8155、8250、8251、8253、8279、8237、8255、8259、0832、0809、232等常用接口电路,小型直流电机、电子音响电路等,支持LCD12864的液晶显示接口电路,6位LED数码显示,继电器电路,8位逻辑电平开关电路,16位电平显示电路。40P锁紧插座。
上位调试软件亲和友好,适应各种Windows操作平台,支持汇编和C语言调试。
主要特点:
(1)实验系统提供扩展资源和40P锁紧插座,为开发式实验提供扩展空间。
(2)实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过单步、断点、全速等方法调试实验程序。
(3)支持联机与脱机二种工作方式,系统扩展有EPROM,把所有实验程序都固化在该片中,脱机工作时,只需按一键,即可完成实验程序下载。调用实验程序只须在实验仪键盘输入实验程序入口地址,按[EXEC]键即可,异常便捷。
软件实验:加减法实验、数码转换实验、清零实验、显示实验、查找最大数和最小数、数据块传送、分支程序设计。
硬件实验 :
(1)CPU扩展可编程I/O实验:8255A、B、C口输出方波,8255PA口控制PB口,8255控制交通灯。
(2)CPU扩展简单I/O实验:74LS244输入/74LS273输出。
(3)模数转换实验:0809A/D转换。
(4)数模转换实验:0832 D/A转换。
(5)8253定时计数器实验
(6)控制类实验:继电器;小直流电机。
(7)显示类实验:128×64LCD液晶显示。
(8)通信类实验:8250自发自收、8251与PC机通讯、8251双机通讯。
(9)电子琴实验。
(10)中断类实验:8259中断控制器实验。
(11)DMA传送类实验:8237DMA传送。
(12)外设实验:8279键盘显示、通用打印机、微型打印机。
