电工电子系列

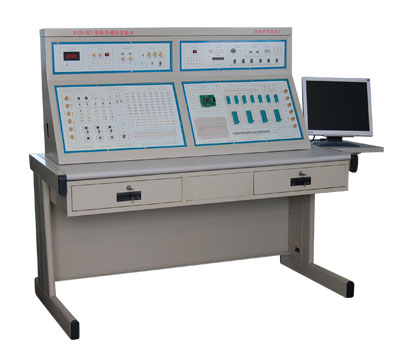

型号: DICE-DZ1型电子技术实训台

产品介绍:

DICE-DZ1型电子技术实训台充分考虑到目前电子系统设计和教学的需要,把实训台设计成一个电子系统综合设计平台,在上面可任意搭建模拟、数字、集成电路器件,可以做任何电子类实验。DICE-DZ1型电子技术实训台以实用、可靠、功能齐全为指导思想,从简单到复杂,以模拟、数字、EDA功能技术指标完善为目标,完全适用于各类学校的电子技术类教学与研发。
DICE-DZ1型电子技术实验台由四块实验板组成,一面为模拟电路实训板、一面为数字电路实训板。另二块为模拟、数字、EDA的实训提供必须的电压源信号源。
模拟电路实训板组成及实训项目:
根据常规的模拟电路提供了多种直流电源,信号源、交直流电压源、数字式电压表等基本配置,以及有供自助选用的独立开放的各种器件:有电位器、运放电路、电 阻电容、二三极管、稳压管复合管、扬效应管、可控硅、稳压模块,还有直流电机、喇叭、开关及IC插座等,如果需要在推荐实验以外搭建其它电路,实验台还提 供了由许多元器件插孔和锁紧金孔组合而成的自助实验区供创新开使用。
技术参数:
①电源: 输入:AC 220V±10%,50HZ
输出:输入:AC 220V±10%,50HZ
输出:※DC:- 5V~-12V可调, I≥0.2A
※DC:+5V~+27V可调,DC I≥0.2A
※DC:±12V,+5V,DC I≥0.2A
以上各路输出均有过流保护,自动恢复功能
※AC V:7.5V×2;AC I≥0.15A
②直流电压信号源: 双路-0.5V~+0.5V;-5V~+5V两档连续可调。
③低频信号源:1HZ-200KHZ 分别可输出方波、三角波、正弦波三种波形
④数字式直流电压表
⑤有充足的元件支持推荐的实验项目
⑥两个独立的运算放大器(741);集成功放(LM386)


☆ 推荐实验项目
1.单级放大电路
2.两级放大电路
3.负反馈放大电路
4.射极跟随器
5.差动放大电路
6.比例求和运算电路
7.积分与微分电路
8.波形发生电路
9.有源滤波器
10.电压比较器
11.RC正弦波振荡器
12.集成功率放大器
13.整流滤波与并联稳压电路
14.串联稳压电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对 称功率放大器
21.波形变换电路
22.扬效应管实验
23.可控硅实验电路
24.其它自主电路

数字电路实训板组成及实训项目:
系统组成

(1)电源 :交流输入:220V±10%,50H;
直流输出:±12V/200mA ;5V/2A;1.8V;2.5V;3.3V。
(2)手动单脉冲电路:可同时输出正负两个脉冲,脉冲幅值为TTL电平。
(3)连续脉冲两组,输出均为TTL电平:A、固定频率脉冲源7路:1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ;B、频率可调脉冲源:0~1MHZ连续可调方波。
(4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)
(5)逻辑电平的输入与显示:A、十六位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。B、十六位由红色LED及驱动电路组成的逻辑电平显示电路。
(6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;
(7)时序发生器及启停控制电路。
(8)台湾产面包板二块(160*115mm)。
(9)20芯锁紧插座7只,40芯锁紧插座4只,可满足各种IC芯片。
(10)各阻值电位器6只。
(11)提供多种固定值电阻和电容。
(12)CPLD/FPGA(可选择不同公司型号芯片)所有I/O口全部开发,可在线下载我公司提供的集成器件库和用户自己编写的EDA程序。并提供相关软件和下载电缆。


☆提供示例实验项目如下:
1.TTL集成逻辑门的参数测试与使用
2.CMOS集成逻辑门的测试
3.门电路的逻辑功能实验
4.常用组合逻辑功能器件的测试
5.半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验
23.EDA 器件开发设计实验:

CPLD/FPGA芯片部分实验:
(1)3×8译码器的设计
(2)编码器的设计
(3)数码转换(二~十进制)及显示
(4)算术运算(4位全法器的设计)
(5)四位并行乘法器
(6)存储器设计(SRAM)
(7)设计基本触发器(D,JK)
(8)设计74LS160计数器功能模块
(9)状态机电路设计
(10)可控脉冲发生器
(11)占空比可调信号发生器
(12)高精度频率计设计


支持数控式实验演示装置及其它扩展实验:(选配模块)
闭环控制:
(1)机器人扫地雷
(2)刀库捷径选择
(3)四层电梯
(4)四级传送带
(5)邮件分拣
(6)水塔水位控制
(7)交流电机Y/△起动
开环控制:
(8)交通信号灯
(9)步进电机
(10)舞台灯
(11)LED显示
(12)液体混合装置
(13)八通道逻辑分析
(14)温度压力
(15)连线自检。
