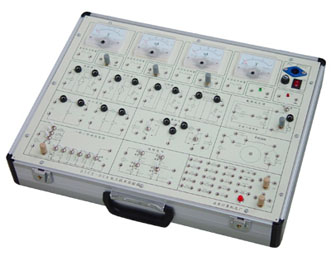

DICE-DGA型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

☆系统组成
（1）电源输入：AC220V±10% ，50HZ
输出 ：±l2V/0.5A，
0~-12V/0.5A，0~+12V/0.5A，0~10mA（可调稳压电源）
均有短路过载保护，自动恢复功能。
（2）函数信号发生器
波 形：正弦波、方波
频率范围：100HZ~10KHZ，分低频、高频两档连续可调
幅 值：方波 （固定方波10V）
正弦波 （ 峰--峰值：0~10V）
（3）电压指针表头：0～30V、0~5V各一个，
电流指针表头：0~1mA、0~20mA各一个，
可同时满足多个测试点电压、电流的动态监测。
（4）其它器件组成：有l/2W电阻10只、电容5只、二极管(稳压管)3只、不同阻值电位器2只等。
（5）铝合金保护箱，坚固耐用，样式美观、大方。

☆可完成以下实验：
(l)线性与非线性元件的伏安特性。
(2)电位及其与电压关系的研究。
(3)基尔霍夫定理。
(4)叠加定理。
(5)电压源与电流源的等效变换。
(6)戴维南定理。
(7)受控源VCVS、VCCS的实验。
(8)典型电信号的观察和测量。
(9)RC一阶电路的响应测试。
(10)二阶电路的响应测试。
(1l)RC选频网络特性测试。
(12)R、L、C元件在正弦电路中的特性实验。
(13)R、L、C串联谐振电路的研究。
(14)双口网络测试。
(15)其它电路的研究。
☆参考教材
《电工学》 秦曾煌 主编 高等教育出版社
《电路原理》 周守昌 主编 高等教育出版社
《电路》 邱关源 主编 高等教育出版社
