型号：DICE-DG-C2 通用电工技术实训装置(豪华版)

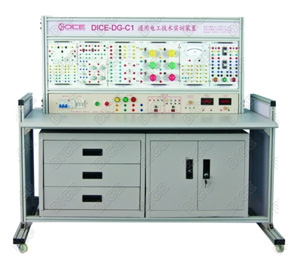

图片为供参考，以实物为准。上图为豪华型铝合金实验桌，另有基本型钢制实验桌

产品介绍：

 本装置是我企业根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品。该装置适合高职、高专“电路分析”、“电工基础”、“电工学”、“电机控制”、“继电接触控制”等课程的实训大纲要求，也适用于中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、技术性能
1．输入电源：三相四线(或三相五线)380V±10％ 50Hz
2．工作环境：温度-l0℃~+40℃，相对湿度<85％(25℃) 海拔<4000m
3．装机容量：<1.5kVA
4．重量：100kg
二、实训装置的基本配置及功能
本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。
(一)控制屏
控制屏通过漏电保护开关控制总电源，带短路保护，有启动停止按钮控制电源，并有三相指示灯显示：
1．控制及交流电源部分
(1)提供三相固定380V交流电源及单相0~250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA／0~250V。380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。
(2)设有实训用220V、30W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实训使用，可防止灯丝损坏。
2．仪表部分
(1)交流数字电压表一只：测量范围0~500V
(2)交流数字电流表一只：测量范围0～5A
(3)直流数显电压表一只：测量范围0~200V
(4)直流数显毫安表一只：测量范围0~2000mA
（5）单相数字功率表：提供有功功率、无功功率测量，并有上下限报警指示。
3．直流电源部分
(1)提供0.0~30V／0.5A可调稳压电源2路，从0V起调，具有截止型短路软保护和自动恢复功能。
(2)提供固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功能。
(3)提供一路0~200mA连续可调恒流源，从0mA起调，调节，精度1‰，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
（二）实训挂箱
1.DG-601电路基础实训
提供函数信号发生器及频率器，函数信号发生器提供正弦波、三角波、方波三种波形选择，频率及幅度可调，频率分四档调节，调节范围0~200KHz。
完成实验内容有基尔霍夫定律验证、叠加原理、RLC串联谐振、回转器、负阻抗变换器、受控源VCCS、CCVS、CCCS、VCVS、戴维南定理、诺顿定理。
2.DG-602电路基础实训
提供一阶二阶动态电路、RC串、并联选频电路、RC 双T选频网络电路，还提供多种分类器件如电阻、电阻、二极管，和可调电位器（470、1K、2K、10K、100K、200/3W多种规格），学生可根据需要搭建自己的电路。同时还提供F十进制可变电阻器0~99999.9Ω
3.DG-603综合技能实训
电流表、电压表和欧姆表的设计；运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。
4.DG-604三相电路实训
提供三组灯泡，黄、绿、红各三个，提供高压电容三组，每组各三个。完成三相电路相关实验。
5．DG-605日光灯实验、变压器实验、单相电度表、互感实验、二端口网络/互易定理
铁芯变压器一只(36V／220V)，原、副边均设有电流插座，方便测试，另一只为220V/12V，提供双路输出；互感线圈一组，实训时临时挂上，两个空心线圈Ll、L2装在滑动架上，可调节两个线圈的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220v、3／6A，实训时临时挂上，其电源线、负载线均己接在电度表接线架的接线柱上，实训方便。
6. DG-04继电器实训
提供交流接触器(线圈电压为 220V)三只，时间继电器一只、热继电器一只，按钮三只(黄、绿、红各一只)。
7.三相鼠笼电机(Y-Δ380V)
8.实训连接线
据不同实训项目的特点，配备两种不同规格的实训连接线，强电采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜制件外套铍青铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。
三、实训桌
基本型：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。
豪华型：实训桌采用铝合金型材结构，防火面板，同时可选配工具铁柜，组合方便灵活。
四、实训项目
电工基本技能实训

1.交流电源源及供电主回路采用三相四线制(或三相五线制)电源输入，经电流型漏电保护器、接触器到三相输出，安全、方便、使用可靠。
2.单相交流电源0~250V连续可调。
3.屏上装有漏电保护开关，起漏电保护作用，确保实训操作安全可靠
4. 屏上380V交流电源输出处装有三相熔断器，确保装置电流太大可以及时断开，起短路保护作。
5.实训连接线及插座采用不同的结构，使用安全、可靠。
