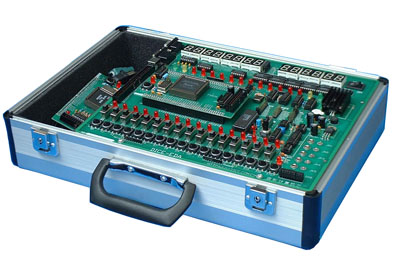

DICE－EDA实验开发系统，一改传统数字电路实验系统“芯片＋连线”做法，而采用CPLD或FPGA等大规模在线可编程器件,使数字电路的硬件软设计,即电子设计自动化EDA.该系统支持众多著名公司的CPLD/ FPGA芯片应用开发，并配有相应的开发软件,适用广大高校的EDA数学实验、课程设计和毕业设计，同时也为科研院所提供了良好的开发环境。
产品说明：
☆系统组成
系统由主板和下载板组成
1.DICE－EDA主板
①主板为完成实验提供I/O口所必须的输入/ 输出电路、EEPROM存
贮器电路，为系统提供多种可变时钟信号。
②主板提供多种接口电路，以适应用户不同的需求。
③主要接口电路有：A/D模数转换接口电路、D/A数模转换接口电
路、RS232串口、VGA接口电路、PS/2鼠标、键盘接口电路。
2.三种下载板
①F1032下载板　　　②F10K10下载板　　　③FXCS10 下载板

☆主要特点：
1.采用规模大、体积小的可编程器件，最高密度为10000门。
2.加密性强,芯片一经加密,就很难将其破译,复制出目标代码文件。
3.提高了可靠性，增强了系统抗干扰能力。
4.在线可编程，省去了专用的编程设备，只要通过专用下载电缆连
接PC机并行打印口即可。
5.具有实验、开发功能，下载板既可与主板连用，也可独立使用。

☆实验内容：
组合电路与时序电路：　　　　　　　　　　 　
1.七人表决器 　
2.格雷码变换电路
3.BCD码加法器
4.四位全加器 　　
5.英语字母显示电路
6.四位并行乘法器
7.设计基本触发器 　　　 　
8.设计74LS169计数器功能模块 　
9.步长可变的加减计数器
10.可控脉冲发生器
11.正负脉宽数控调制信号发生器
12.序列检测器
13.四位移位乘法器

数字系统设计：
14.出租车计费器
15.多功能数字钟
16.数字秒表
17.频率计
18.交通灯控制器
19.数码锁
20.乒乓球游戏机
21.四人抢答器
