DICE-E208型多功能EDA实验箱,EDA在线可编程实验系统教学实验仪器

DICE-EH208型实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备。适用于各层次高等院校的EDA教学、课程设计和毕业设计，也适用于科研所项目开发。

一、产品特点
（1）该系统采用“主板（基本实验系统）+适配板（下载板）”的双板式结构，配置灵活，适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载，包括可对不同工作电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，安全可靠，适合学生高密度的实验操作。
（2）该系统提供良好的混合电压（MV）兼容功能，具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此，用户可避免单5V的EDA实验系统过时淘汰之虑。
（3）该系统可编程PLD器件与实验模块的连接全部采用自主连线，在PLD器件有限资源条件下，最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD的I/O资源完全开放，也可借助该开发系统完成相关开发项目。
（4）DICE-EH208型实验开发系统上增加了我公司的专利产品“电子实验模拟演示装置”模块，通过它我们把一些复杂的实验系统诸如电梯控制系统、刀库控制系统软件化，即把这此实验系统做成软件动画的形式，然后用CPLD/FPGA器件编程来控制它们，以此来达到控制真实系统的效果。通过这个装置我们可以扩展十多个具有实际价值的实验，使学生的实验更接近于实际系统和项目的开发。

二、系统硬件资源配置
（一）可选适配卡资源（标配1032实验卡）
（1）1032实验卡：Lattice公司6000门CPLD器件，配下载电缆；
（2）EP1K30实验卡：Altera公司30000门FPGA器件，配下载电缆；
（3）EP1K100实验卡：Altera公司100000门FPGA器件，配下载电缆；
（4）EP1C6T144实验卡：Altera公司150000门FPGA/SOPC器件，带配置芯
片：EPCS4（4Mbits），配下载电缆。
（5）EP1C12TQ240实验卡：Altera公司300000门FPGA/SOPC器件，带配置芯
片：EPCS4（4Mbits），配下载电缆。
（6）PAC10实验实验卡：Lattice公司模拟EDA器件，配下载电缆。
（7）PAC20实验实验卡：Lattice公司模拟EDA器件，配下载电缆。

（二）DICE-E208主板硬件资源

（1）主板可与多种下载板相适配；
（2）8位动态扫描显示电路；
（3）12位发光二极管显示电路；
（4）8位二档开关及其电平指示电路；
（5）8位按键开关电路；
（6）电子音响模块；
（7）16*16 LED点阵显示模块；
（8）128*64 LCD的液晶显示模块；
（9）A/D 0809转换器模块；
（10）D/A 0832转换器模块；
（11）时钟信号源：24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ、32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ；
（12）MCS-51单片机扩展电路；（13）一个四相步进电机；
（14）一个4*4小键盘；
（15）一个5V直流电机；
（16）配有存贮器EPROM27256；
（17）串行A/D转换TLC549；
（18）串行D/A转换TLC5620；
（19）一个RS232接口；
（20）一个VGA接口；
（21）一个PS/2（键盘、鼠标）接口；
（22）模拟可编程器件扩展模块（PAC10、PAC20、PAC80）；(选配)
（23）波形发生器电路
（24）电子实验模拟验示装置模块电路；
（25）可选配扩展高速A/D、D/A转换模块；（26）可选配扩展USB接口扩展模块；

三、实验项目
数字系统设计实验项目：
（1）七人表决器
（2）格雷码变换电路
（3）BCD码加法器
（4）四位全加器
（5）英语字母显示电路
（6）四位并行乘法器
（7）设计基本触发器
（8）设计74LS160计数器功能模块
（9）正负脉宽数控调制信号发生器
（10）序列检测器
（11）四位移位乘法器
硬件模块实验项目
（12）ADC0809模数转换实验
（13）D/A转换器DAC0832
（14）步进电机控制实验
（15）LED点阵显示实验
（16）键盘扩展实验
（17）时钟显示实验
（18）LCD液晶显示（LCD）
（19）VGA彩条信号发生器
（20）硬件电子琴电路实验
（21）RS232串口实验（rt）
（22）PS/2 键盘接口逻辑设计
（23）串行D/A转换器TLC5620
（24）串行AD转换器TLC549
DICE-DAQ数控式实验演示装置实验项目
（25）交通信号灯的自动控制
（26）机器人自动扫雷
（27）加工中心刀库捷径方向选择控制
（28）驱动步进电机的控制
（29）舞台灯控制
（30）四层电梯控制
（31）LED数码管显示控制实验
（32）交流电机Y/△形启动的控制
（33）液体混合装置的自动控制
（34）水塔水位自动控制
（35）四级传送带的模拟运行
（36）邮件分拣
（37）数字逻辑分析仪
（38）温度压力实验
（39）连线自动检测
模拟可编程器件实验项目（选配模块）
（40）IspPAC10增益的设定与调整；
（41）IspPAC10增益的放大与衰减；
（42）IspPAC10二阶滤波器的实现；
（43）IspPAC10电桥测量实验；
（44）ISPPAC20设计数/模转换实验；

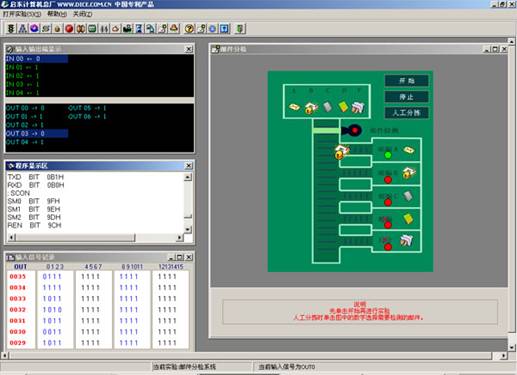

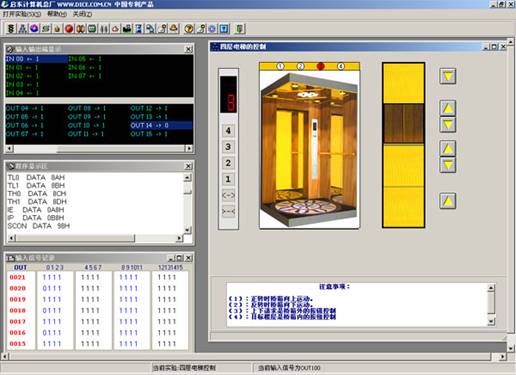

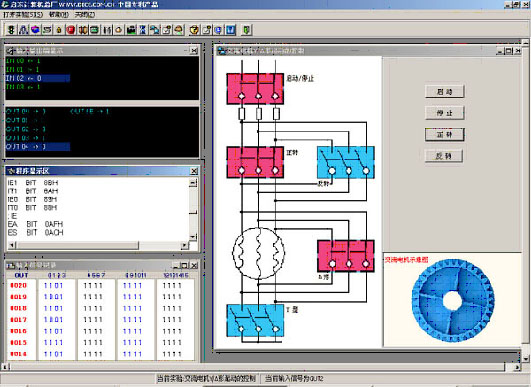

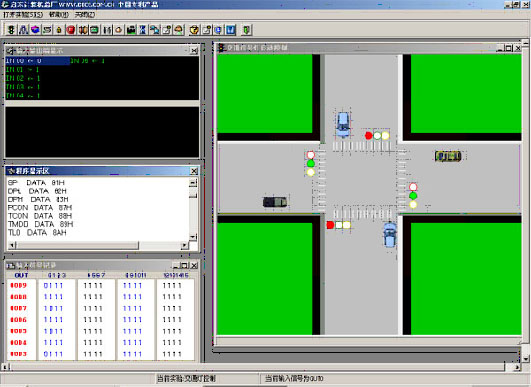

四、DICE-DAQ数控式实验演示装置上位软件部分截图
